Bohrtechnik

Bohrungen auf beengtem Raum bzw. privat Brunnen bis 4“ können wir mit unseren Kleinbohrgeräten KB 20 oder wenn es noch enger wird KB 13 realisieren. Desweiteren setzen wir auf 2 Vertikalbohrgeräte VB20 Herrenknecht, für Erdwärme bis 300 m und Brunnen bis 6“ Industrieausführung.

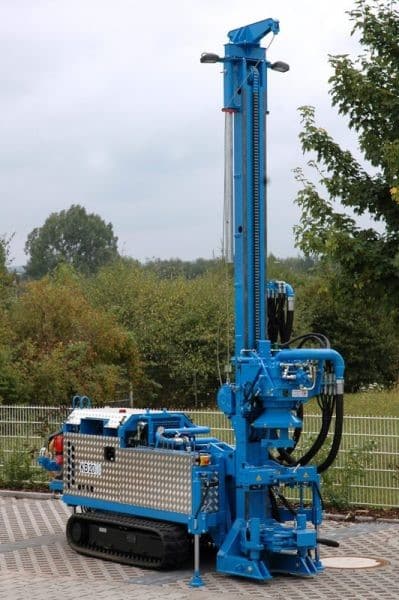

Technische Parameter: Kleinbohrgerät KB 20/100

Bohrverfahren
Bohrdurchmesser
Bohrtiefe
Verrohrtes Trockenbohren
178 mm
219 mm
40 m
20 m
Bohren mit Hohlbohrschnecke
195 mm
40 m
Spülbohren Direct
190 mm
100 m
Imlochhammer-bohren
190 mm
100 m
Transportlänge5.040 mm
Transporthöhe2.200 mm
Transportbreite820 mm
Höhe Bohrposition4.690 / 5.990 mm
Gewicht3.400 kg
Antriebsleistung53,7 kW

KB20

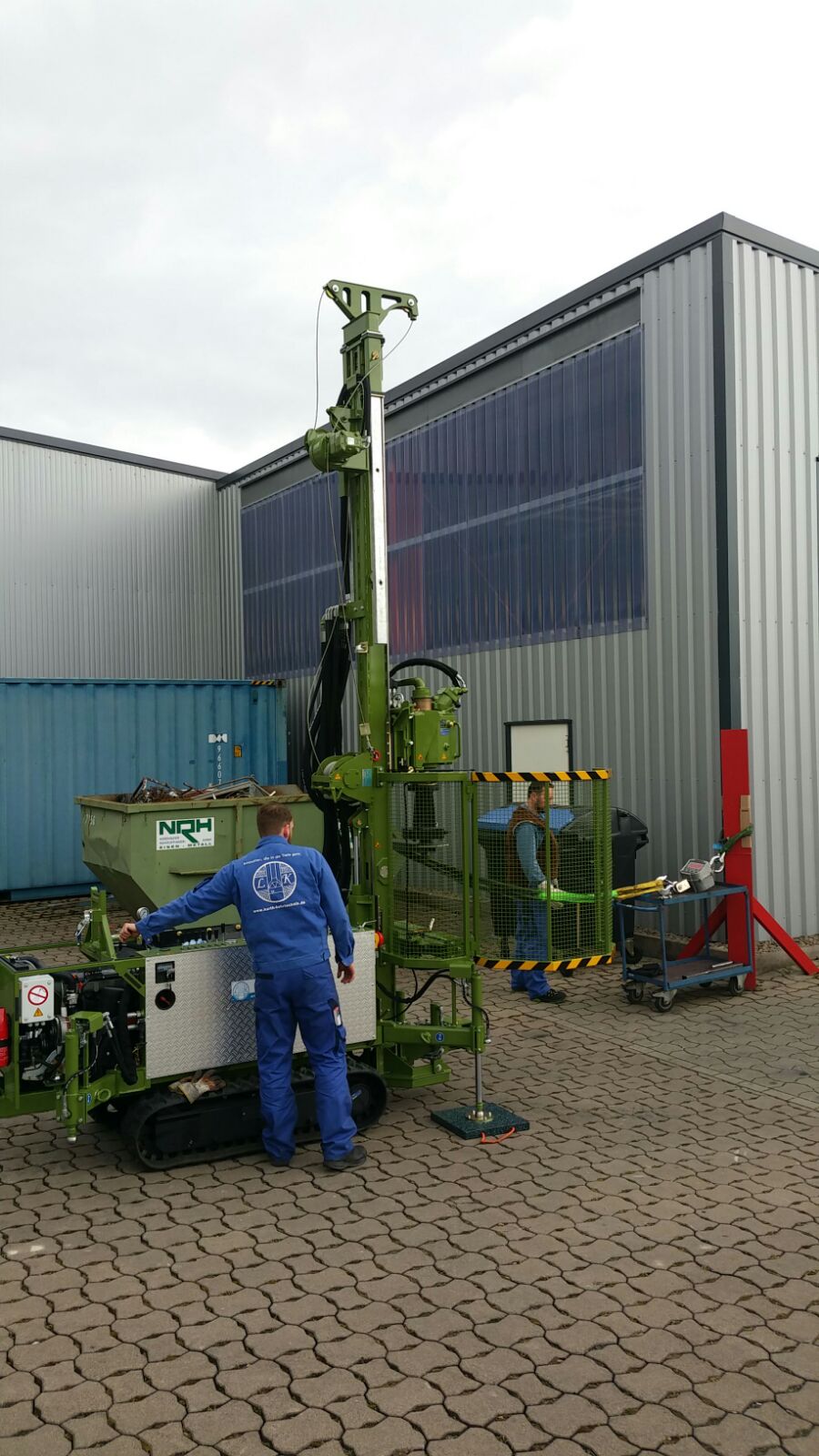

Kleinbohrgerät KB 13

Bohrverfahren
Bohrdurchmesser
Bohrtiefe
Verrohrtes Trockenbohren 178 mm
219 mm
10 m
25 m
Bohren mit Hohlbohrschnecke
HBS 185/100
Bohrdurchmesser: 185 mm
Bohrtiefe: 20 m
Spülbohren Bohrdurchmesser: 190 mm
Bohrtiefe: 75 m
Imlochhammer-bohrenBohrdurchmesser: 150 mm
Bohrtiefe: 75 m
Transportlänge3.460 mm
Transporthöhe1.900 mm
Transportbreite780 mm
Höhe Bohrposition3.760 / 5.060 mm
Gewicht1.950 kg
Antriebsleistung22,5 kW

KB 13

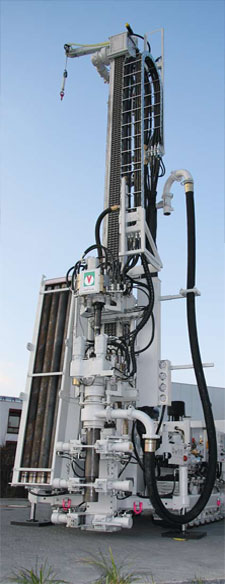

Herrenknecht VB 20

Bedienung
Ausschwenkbares Steuerpult und Fernbedienung für Fahrfunktion
und Gestängelift
Raupenfahrwerk
Fahrgeschwindigkeit

max. 5 km/h

Gesamtbreite

2.100 mm

Gesamtlänge

3.077 mm

Gummierte 3-Steg Bodenplatten

400 mm

Gummi-Schnellwechselpolster

optional

Spurweite

1.700 mm

Bohrmast
Mastprofil

300 x 200 x 8 mm

Masthöhe

9.100 mm

Hub/Verfahrweg

4.200 mm

Hakenlast/Zugkraft (Kette)

140 kN/200 kN

Max. Andruck

140 kN

Verfahrgeschwindigkeit

bis 50 m/min

Gestängelift

ja

Rohrmagazin (im Gerät integriert)
Platz für 84 m Bohrverrohrung (Ø 152 mm)
plus 84 m Bohrgestänge (Ø 89 mm)
Rohrlänge

3 m

Allgemeine technische Daten
Betriebsarten

Imlochhammerbohren und Spülbohren

Bohrtiefe

bis 300 m (je nach geologischen
Rahmenbedingungen)

Gesamtgewicht

23 t (aufmunitioniert)

Transportlänge

9.100 mm

Transportbreite

2.350 mm

Transporthöhe

3.100 mm
